Especificações Técnicas
Diâmetros 25 a 200
Pressão Trabalho 160 a 200 Bar
Pressão Teste 300 Bar
Tipo de Fluído Óleo mineral HM-HL 10 : 40 Cst para 50°C
Temp. Trabalho -20 a +80° C Selos classe N
até +160° C Selos classe V
Velocidade 0.5 m/sec
Filtragem ISO 17/14 ou melhor
Portas de Ajustamento Direto Anel-O
solicite SEU ARQUIVO 3D

Qual é a demanda do seu projeto?

  • 25
  • 32
  • 40
  • 50
  • 63
  • 80
  • 100
  • 125

Selecione o Tipo de Montagem

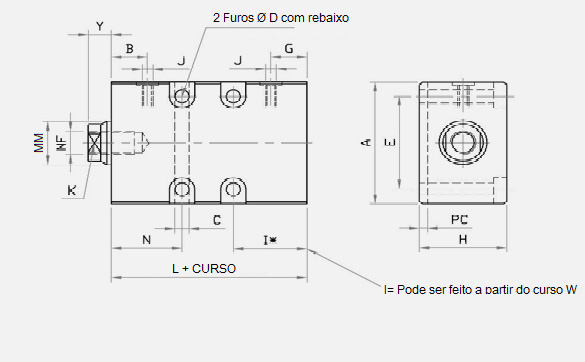

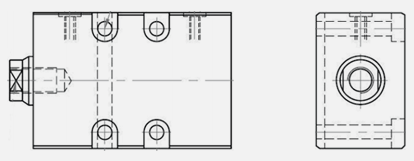

  • M1

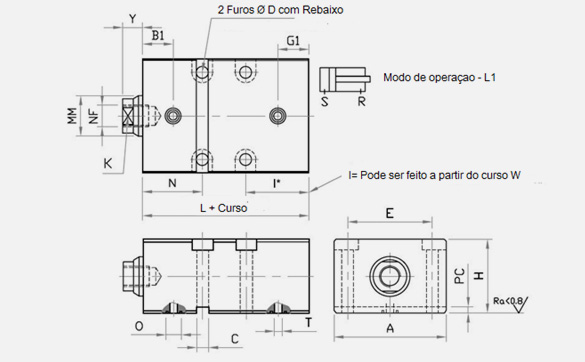

  • M3

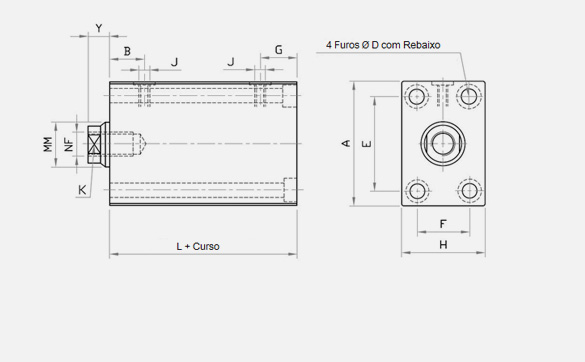

  • M7

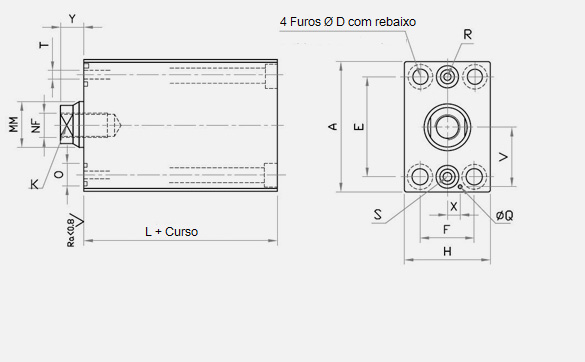

  • M8
  • M9

ø Embolo 25 32 40 50 63 80 100 125 160 200
ø MM (ø Haste) 16 18 22 28 36 45 56 90 110 125
L*+Curso L1 44 50 54 65 72 85 90 110 128 160
Curso Min. L1 15 15 15 15 20 25 30 40 40 40
A 65 75 85 100 125 160 200 230 300 380
B L1 17 20 23 27 25 32 36 47 56 70
C.H11 10 12 12 15 20 24 28 35 42 55
D 8.5 10.5 10.5 13 17 21 25 32 39 52
E 50 55 63 76 95 120 158 180 230 300
G L1 11 11 11 12 17 20 20 22 32 32
H 45 55 63 75 95 120 150 180 230 300
I* L1 26 27 27 30 41 47 54 66 77 95
W 50 50 50 50 50 60 80 100 100 100
øJ 1/4" 1/4" 1/4" 1/4" 1/2" 1/2" 1/2" 1/2" 1/2" 3/4"
K 13 16 20 24 32 40 50 75 95 105
M M8 M10 M10 M12 M16 M20 M24 M30 M36 M48
MP 16 20 20 24 32 35 50 50 55 80
N L1 33 38 40 44 50 60 64 82 90 112
PC 2 3 3 5 5 7 7 7 9 9
Y 7 10 10 10 14 14 15 16 22 28
ø Embolo 25 32 40 50 63 80 100 125
ø MM (ø Haste) 16 18 22 28 36 45 56 90
L*+Curso 44 50 54 65 72 85 90 110
Curso min. 15 15 15 15 20 25 30 40
Curso max. 100 100 100 100 100 100 100 100
A 65 75 85 100 125 160 200 230
B1 21 25 27 29 32 39 40 47
C.H11 10 12 12 15 20 24 28 35
D 8.5 10.5 10.5 13 17 21 25 32
E 50 55 63 76 95 120 158 180
G1 8 10 10 13 16 21 25 31
H 45 55 63 75 95 120 150 180
I* 26 27 27 30 41 47 54 66
W 50 50 50 50 50 60 80 100
K 13 16 20 24 32 40 50 75
M M8 M10 M10 M12 M16 M20 M24 M30
MP 16 20 20 24 32 35 50 50
N 33 38 40 44 50 60 64 82
O+0.2 10 10 10 12.7 12.7 12.7 16 16
PC 2 3 3 5 5 7 7 7
T 4 4 4 5 6 6 8 8
Selos, Seals R6 R6 R6 R7 R7 R7 R9 R9
Y 7 10 10 10 14 14 15 16

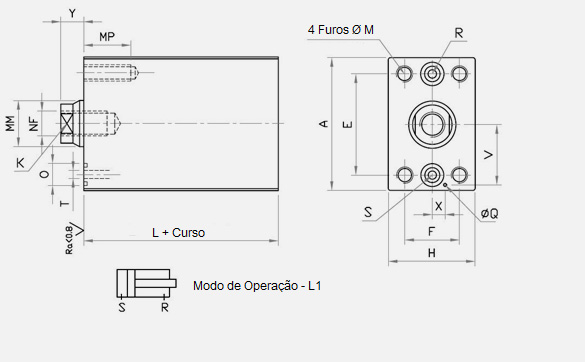

ø Embolo 25 32 40 50 63 80 100 125 160 200
ø MM (ø Haste) 16 18 22 28 36 45 56 90 110 125
L*+Curso L1 44 50 54 65 72 85 90 110 128 160
Curso Min. L1 10 10 10 10 15 15 15 40 40 40
A 65 75 85 100 125 160 200 230 300 380
B L1 17 20 23 27 25 32 36 47 56 70
D 8.5 10.5 10.5 13 17 21 25 32 39 52
E 50 55 63 76 95 120 158 180 230 300
F 30 35 40 45 65 80 108 130 160 220
G L1 11 11 11 12 17 20 20 22 32 32
H 45 55 63 75 95 120 150 180 230 300
øJ 1/4" 1/4" 1/4" 1/4" 1/2" 1/2" 1/2" 1/2" 1/2" 3/4"
K 13 16 20 24 32 40 50 75 95 105
Y 7 10 10 10 14 14 15 16 22 28
  • Roscas Externas
  • Roscas Internas
  • Puxador
  • Sim
  • Não
Curso Real + **

Código: SC 50 M7 I 150 S

Informe os seus dados

Informações para envio do 3D

Incluir Acessórios para Montagem Rápida?

Parafusos, chavetas, tenon e trava-tenon para tornar a montagem do cilindro no molde mais rápida e prática.

Acessório p/ montagem

Gostaria de incluir um Divisor de Fluxo?

O Divisor de Fluxo equaliza a distribuição hidráulica, proporcionando equilíbrio dos movimentos de extração.

Acessório p/ montagem
